Описание и характеристики

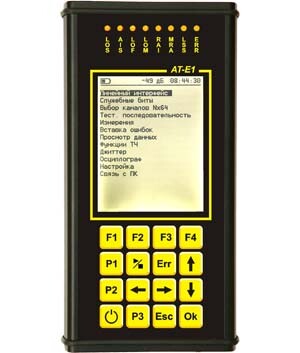

AT-E1 используется для проведения анализа сигналов на выходах оборудования цифровых систем передачи E1, а также на симметричных кабелях связи, используемых этими системами. Характеристики генератора: Выход генератора: симметричный; Выходное сопротивление: 120 Ом; Выходной уровень: 3 ± 0,3 В; Форма выходного сигнала: в соответствии с рек. МСЭ-Т G.703; Источники синхросигнала: внутренний, восстановленный, внешний; Частота внутреннего генератора: 2 048 000 +6 Гц; Функция смещения частоты: +6 000 Гц с шагом 1 Гц; Джиттер в выходном сигнале: не более 0,05 ТИ в диапазоне частот 10 Гц - 100 кГц; Генерируемые тестовые последовательности: ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23), все 1, все 0, пользовательская, инверсия в соответствии с рек. МСЭ-Т O.150; Линейные коды: AMI, HDB-3; Структура потока: неструктурированный, ИКМ-31, ИКМ-30, CRC-4 в соответствии с рек. МСЭ-Т G.704; Вставка ошибок: кодовые, битовые, FAS, MFAS, CRC, E-bit; Имитация аварий и состояний: LOS, AIS, LOF, LOM, RAI, MRAI, LSS.
