Описание и характеристики

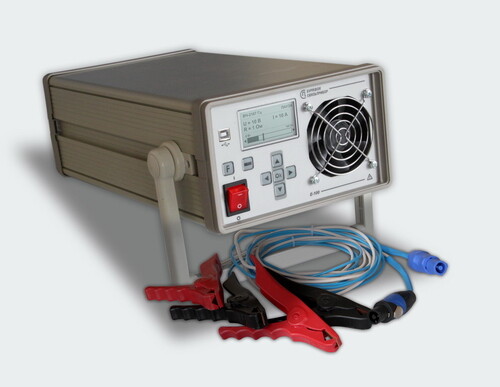

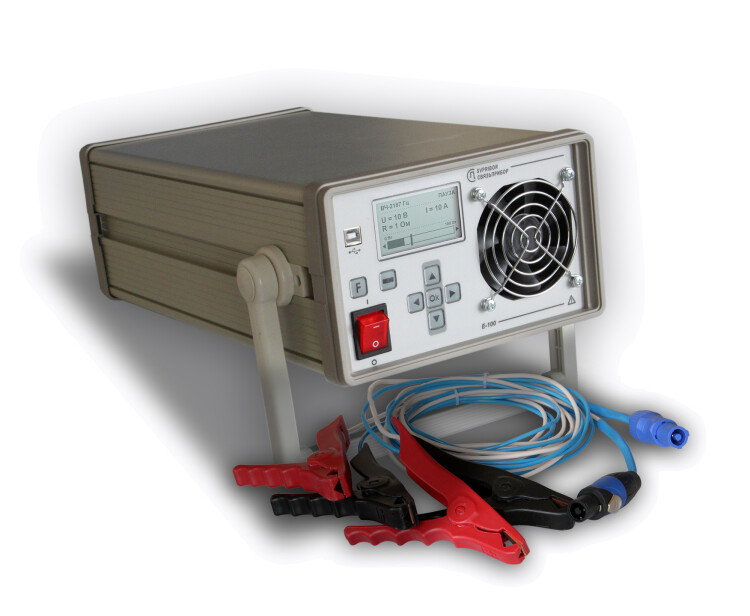

Генератор E-100 с автоматической регулировкой выходной мощности предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения: 1. трассы воздушных и кабельных линий, 2. трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов), 3. глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники, 4. повреждения изоляции внешних пластмассовых покровов кабелей, 5. места обрыва или короткого замыкания (КЗ) жил кабеля, 6. места обрыва троса. Характеристики: Рабочие частоты генератора (предустановленные): 273,5 ± 0,5 Гц, 2187,5 ± 1 Гц, 6562,5 ± 2 Гц, 26 250 ± 3 Гц; Диапазон рабочих частот генератора: 300 - 40 000 Гц; Диапазон автоматического согласования с сопротивлением нагрузки: 1 - 100 Ом; Максимальная выходная мощность: 100 Вт; Максимальный выходной ток: 20 А; Максимальное выходное напряжение: 100 В; Форма выходного сигнала: синус.
